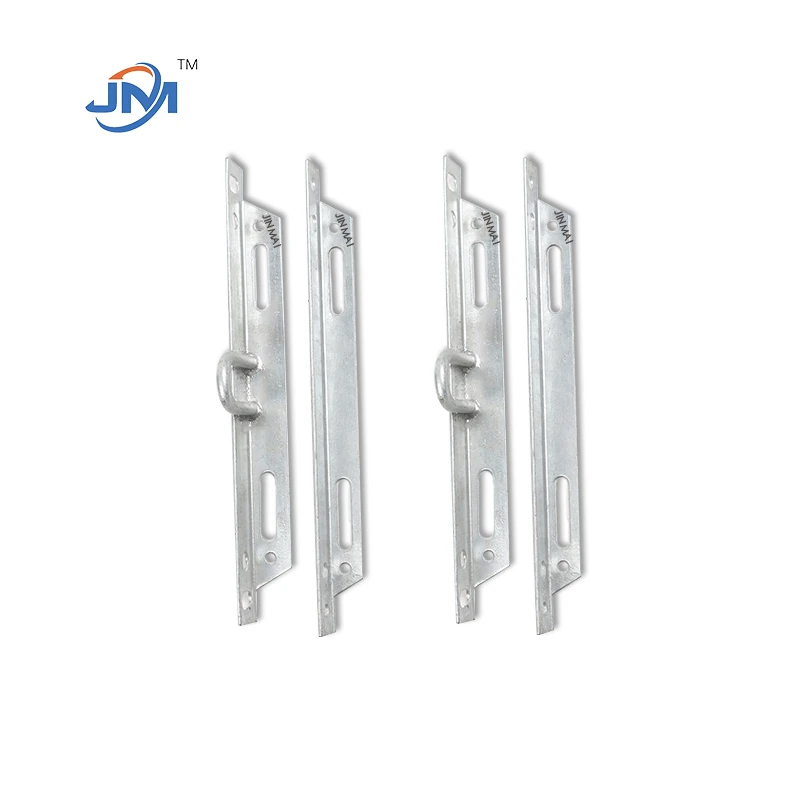

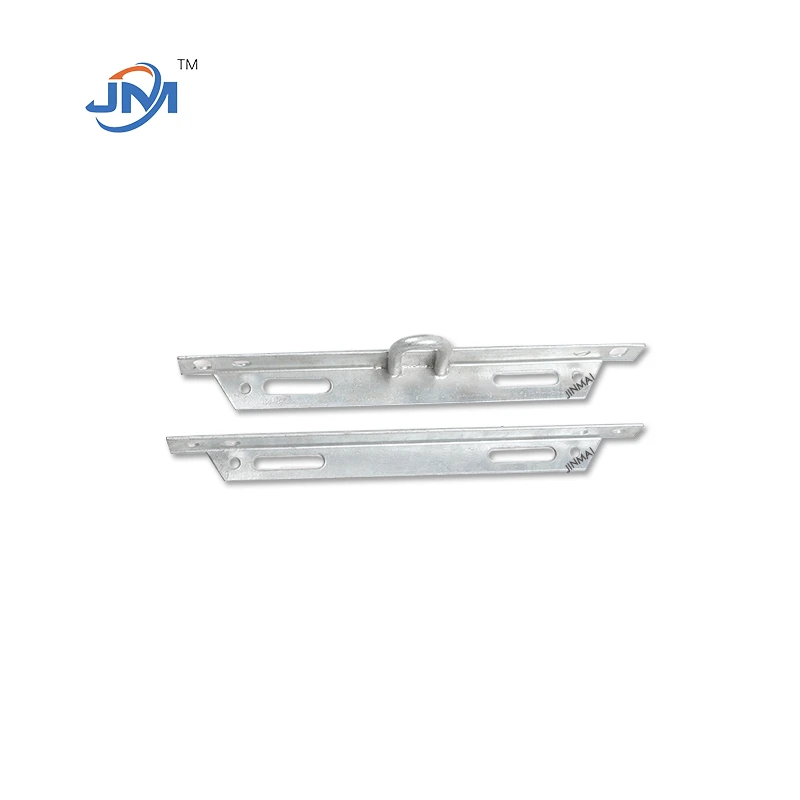

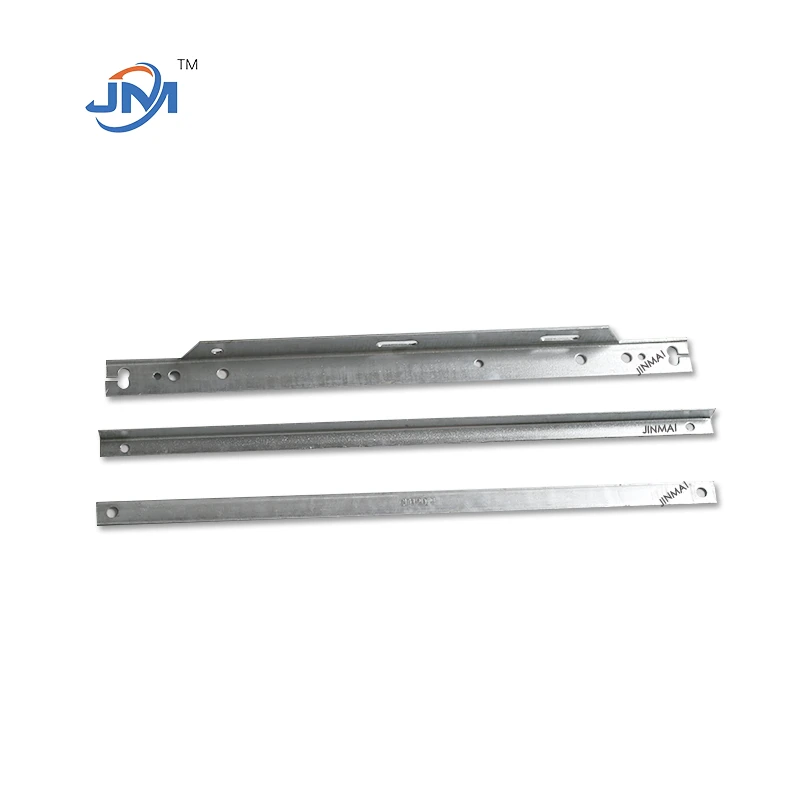

Croesfraich Trydanol

Mae Crossarm Trydanol, a elwir hefyd yn beam cymorth, yn elfen bwysig mewn llinellau trosglwyddo a dosbarthu uwchben. Fe'u defnyddir i gynnal ynysyddion, dargludyddion ac offer trydanol arall i sicrhau bylchiad a sefydlogrwydd priodol.

Deunydd:

Mae gan bren traddodiadol rai nodweddion inswleiddio ond mae'r amgylchedd yn effeithio arno'n hawdd. Mae gan ddur (dur galfanedig a dur di-staen) gryfder a gwydnwch uchel a dyma'r deunydd a ddefnyddir amlaf ar hyn o bryd.

Swyddogaeth:

Sicrhewch fod ynysyddion a chaledwedd, yn cynnal dargludyddion a dargludyddion mellt, a'u cadw ar bellter diogel penodol yn ôl yr angen. Gosod offer llinell fel offer switsio, arestwyr mellt, ac ati Darparwch lwyfan cynnal sefydlog ar gyfer y dargludydd i osgoi cylched byr a diffygion eraill a achosir gan gysylltiad â'r ddaear neu wrthrychau eraill. Cynnal perfformiad insiwleiddio trydanol y llinell i atal-i-gylched fer cyfnod a gollwng i'r ddaear. Dosbarthwch y llwyth a dosbarthwch y llwyth a achosir gan ffactorau naturiol yn gyfartal fel pwysau'r dargludydd, gwynt, rhew ac eira a gludir gan y llinell uwchben i'r tŵr polyn.

Math:

Straight Cross Arms: Dyma'r math mwyaf cyffredin gyda strwythur llorweddol syml a ddefnyddir i gynnal ynysyddion a dargludyddion.
Cross Arms siâp V: Gyda strwythur siâp V, mae'n darparu gwell cefnogaeth ddargludyddion, sy'n arbennig o addas ar gyfer ardaloedd â gwyntoedd cryfion neu rhychwantau hir.
Arfbais V llorweddol: Gyda strwythur siâp V llorweddol, mae'n darparu cryfder mecanyddol uwch a gwrthiant gwynt is, ac fe'i defnyddir yn gyffredin mewn llinellau trawsyrru foltedd uchel ac is-orsafoedd.
Tangent Cross Arm: Fe'i defnyddir yn rhannau syth y llinellau trosglwyddo a dosbarthu, mae'n darparu cefnogaeth ddargludyddion ac yn sicrhau bylchau a sefydlogrwydd priodol.
Angle Cross Arms: Wedi'i gynllunio i gefnogi'r pwynt lle mae'r dargludydd yn newid cyfeiriad, gall fod ag amrywiaeth o ffurfweddiadau yn dibynnu ar yr ongl gwyro.

Yn fyr, mae Electrical Crossarm yn chwarae rhan bwysig yn y system bŵer, ac mae ei berfformiad a'i ansawdd yn uniongyrchol gysylltiedig â gweithrediad diogel a sefydlog y system bŵer. Felly, wrth ddylunio a gosod croesarfau trydanol, mae angen ystyried ffactorau amrywiol yn llawn i sicrhau eu bod yn bodloni safonau a gofynion perthnasol.
